Jaringan VoIP Berkabel

TUGAS 2 (PEMROGRAMAN JARINGAN)
Anggota Kelompok:
1. Annisa Indah Ramdandhini
2. Diah Intan Sari
3. Tyasti Wulan Puspita
Kelas : 4IA18

Pengenalan VoIP

Voice over Internet Protocol (VoIP) adalah Teknologi yang menjadikan media internet untuk bisa melakukan komunikasi suara jarak jauh secara langsung. Sinyal suara analog, seperti yang anda dengar ketika berkomunikasi di telepon diubah menjadi data digital dan dikirimkan melalui jaringan berupa paket-paket data secara real time.

Prinsip kerja VoIP adalah mengubah suara analog yang didapatkan dari speaker pada  komputer menjadi paket data digital, kemudian dari PC diteruskan melalui  Hub/  Router/  ADSL  Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.

Untuk Pengiriman sebuah sinyal ke remote destination dapat dilakukan secara digital yaitu sebelum dikirim data yang berupa sinyal analog diubah ke bentuk data digital dengan ADC (Analog to Digital Converter), kemudian ditransmisikan, dan di penerima dipulihkan kembali menjadi data analog dengan DAC (Digital to Analog Converter).  Begitu juga dengan VoIP, digitalisasi voice dalam bentuk packets data, dikirimkan dan di pulihkan kembali dalam bentuk voice di penerima. Format digital lebih mudah dikendaika, dalam hal ini dapat dikompresi, dan dapat diubah ke format yang lebih baik dan  data digital lebih tahan terhadap noise daripada analog.

Bentuk paling sederhana dalam sistem VoIP adalah dua buah komputer terhubung dengan internet. Syarat-syarat dasar untuk mengadakan koneksi VoIP adalah komputer yang terhubung ke internet, mempunyai  sound card  yang dihubungkan dengan speaker dan mikropon. Dengan dukungan software  khusus, kedua pemakai komputer bisa saling terhubung dalam koneksi VoIP satu sama lain. Bentuk hubungan tersebut bisa dalam bentuk pertukaran file, suara, gambar. Penekanan utama dalam VoIP adalah hubungan keduanya dalam bentuk suara.

Kelebihan VoIP

1. Biaya lebih rendah untuk sambungan langsung jarak jauh. Penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang terhubung dengan internet maka biaya percakapan menjadi sangat rendah.

2. Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan komunikasi suara.

3. Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya teknologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Teknik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.

4. Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa

5. Berbagai bentuk jaringan VoIP bisa digabungkan menjadi jaringan yang besar. Contoh di Indonesia adalah VoIP Rakyat.

6. Variasi penggunaan peralatan yang ada, misal dari PC sambung  ke telepon biasa, IP phone handset

Kekurangna VoIP

1.Kualitas suara tidak sejernih jaringan PSTN. Merupakan efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan PSTN konvensional. Namun jika koneksi internet yang digunakan adalah koneksi  internet pita-lebar / broadband  seperti Telkom Speedy, maka kualitas suara akan jernih  -  bahkan lebih jernih dari sambungan Telkom dan tidak terputus-putus.

2. Ada jeda dalam berkomunikasi. Proses  perubahan data menjadi suara, jeda jaringan, membuat adanya jeda dalam komunikasi dengan menggunakan VoIP. Kecuali jika menggunakan koneksi Broadband (lihat di poin atas).

3. Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.

4. Jika belum terhubung secara 24 jam ke internet perlu janji untuk saling berhubungan.

5. Jika memakai internet dan komputer di belakang NAT (Network Address Translation), maka dibutuhkan konfigurasi khusus untuk membuat VoIP tersebut berjalan

6. Tidak pernah ada jaminan kualitas jika VoIP melewati internet.

7. Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX (IP telephony gateway) relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.

8. Berpotensi menyebabkan jaringan terhambat/Stuck. Jika pemakaian VoIP semakin banyak, maka ada potensi jaringan data yang ada menjadi penuh jika tidak diatur dengan baik. Pengaturan bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat pemakaian VoIP.

9. Penggabungan jaringan tanpa dikoordinasi dengan baik akan menimbulkan kekacauan dalam sistem penomoran

Langkah Pembuatan VoIP berkabel

Gambar topologi jaringan VOIP berkabel di atas merupakan gambaran dari jaringan berkabel ini dibuat dengan menggunakan HUB D-Link DES-1008A yang dihubungkan dengan Laptop sebagai Server VOIP. Kemudian dihubungkan kembali dengan client-client VOIP yang lainnya seperti Laptop Client dan CISCO IP Phone.

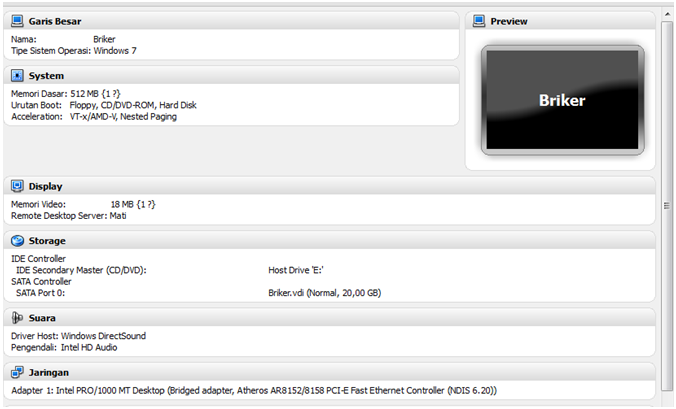

Lakukan instalasi server VoIP Briker pada Oracle VM VirtualBox, dan berikut adalah spesifikasi konfigurasinya :

Selanjutnya adalah memasukkan CD instalasi Briker 1.2 dan mulai menjalankan Briker pada VirtualBox, maka akan menghasilkan tampilan untuk boot.

Kemudian Briker akan otomatis memeriksa hardware yang terpasang dengan memeriksa CD-ROM Briker pertama kali.

Kemudian terakhir Briker akan menginstal GRUB Boot Loader. Ini digunakan untuk memilih dan memanggil sistem operasi yang ada pada harddisk dan media boot lainnya.

Setelah instalasi selesai, kita dapat memulai melakukan konfigurasi dari console seperti mengganti alamat IP, konfigurasi tanggal dan jam dan lainnya.

IP Briker

Alamat IP default Briker adalah 192.168.2.2, pada banyak kondisi sudah dipastikan kita perlu merubahnya, misal untuk menyesuaikan dengan topologi jaringan dan pengalamatan IP yang ada. Namun disini IP yang digunakan adalah IP defaultnya. Jika ingin melihat IP yang digunakan, berikut adalah langkah-langkahnya berkenaan dengan network address yaitu dengan perintah mcedit /etc/network/interfaces.

IP Windows 7 untuk Server dan Client

Sebelum memulai Briker, network IP pada Laptop pada Server harus disamakan terlebih dahulu dengan IP default dari Briker sebagai berikut :

- IP Client

Menyesuaikan dengan DHCP yang diberikan yaitu dynamic atau static. Yang terpenting adalah sejalur network dengan IP Briker 192.168.2.2.

Briker Administration

Browse alamat IP Briker melalui web browser 192.168.2.2, setelah itu akan muncul halaman untuk login seperti gambar di bawah ini. Sebagai username default masukan administrator dan password default Briker setelah itu tekan Login.

Mulai pada tahap ini tersedia menu-menu untuk mengatur fitur IPPBX dari Briker, antara lain pengaturan extensions, trunks dan routes. Fitur penting seperti Interactive Voice Response (IVR) dan Ring Group.  Untuk melakukan konfigurasi Extensions dari IPPBX Briker pilih menu IPPBX Administration dari menu utama.

Setelah berada di tampilan IPPBX Administration maka selanjutnya adalah memilih Device Generic SIP Device. Kemudian di Submit.

Kemudian memasukkan User Extension dan Display Name yang ingin dibuat. Pertama extension akan dikhususkan untuk server dari VOIP ini. Maka User Extension diisi dengan 1001 dan Display Name diisi dengan pc1.

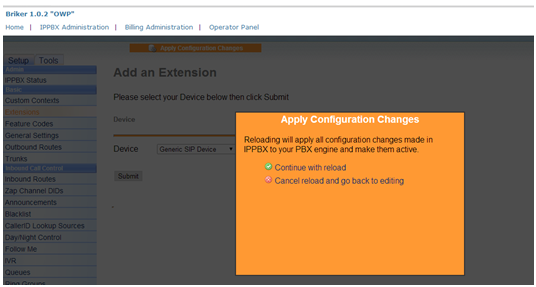

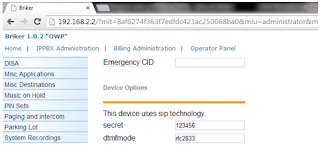

Kemudian memberikan kode secret yang digunakan untuk registrasi ke server briker, yaitu 123456. Pengaturan yang lainnya dibuat default. Kemudian di Submit. Tidak lupa untuk Apply Configuration Changes dan memilih Continue with reload.

 Penerapan yang sama untuk extensions dari client, yaitu :

a.       Laptop 1

-          User Extensions   : 1002

-          Display Name      : pc2

-          Secret                   : 123456

b.      Laptop 2

-          User Extensions   : 1003

-          Display Name      : pc3

-          Secret                   : 123456

c.       CISCO IP Phone

-          User Extensions   : 1004

-          Display Name      : telp2

-          Secret                   : 123456

Konfigurasi CISCO IP Phone 303

Pertama adalah melihat terlebih dahulu IP yang dimiliki oleh IP Phone ini, caranya adalah mengeklik gambar seperti new document pada IP Phone > Network > Melihat Current IP yang ada (192.168.2.20). Disini IP sudah satu network dengan Briker, namun jika belum maka harus masuk ke tampilan konfigurasi di web browser dengan mengetukkan IP Address-nya. Jika terjadi perubahan pada IP maka harus di Submit All Changes, seperti tampilan berikut ini :

Dan bila sudah melakukan instalasi X-Lite, maka berikut adalah tampilannya :

Pilih Add untuk menambahkan account baru, kemudian mengisi Display Name,User name, password, dan domain seperti berikut ini : (ini adalah contoh untuk SIP Account Server)

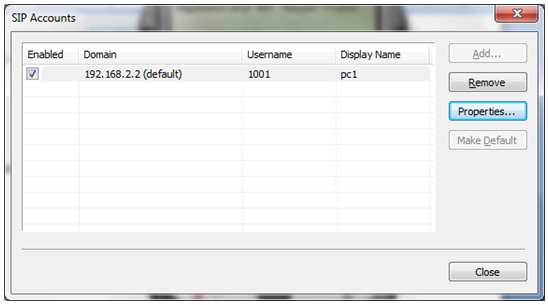

Tampilan setelah add user

Tampilan Uji Coba
