Thursday, November 27, 2014

VLSM(Variable Length Subnet Mask)

 TES AWAL

diketahui :
-Sebuah gedung 5 lantai
-IP lokal 200.0.1.0/24
-IP lokal 200.0.2.0/24

kebutuhan perlantai :
- 11 PC untuk Acconting Staff
- 3 PC untuk Ruang Server
- 7 PC untuk IT staff
- 28 PC untuk Operational Staff
- 30 PC untuk PC staff


1. Berikut adalah skema networknya
2. Subnet
IP : 200.0.1.0/24
TersediaalamatIP: 254


Jumlahalamat IP yang dibutuhkan: 3
Tersedia alamat IP dalam subnet dialokasikan : 6


IP :200.0.2.0/24
Tersediaalamat IP dalamjaringanutama: 254
Jumlahalamat IP yang dibutuhkan: 76
Tersediaalamat IP dalam subnet dialokasikan: 88


TES AKHIR



 Network address : 200.200.200.0/16
Ada 5 network yang dibuat yaitu :

Management
32 host
HRD
16 Host
Administrasi
8 Host
IT
4 Host
Sales
16 Host

Jaringan yang dibuat menggunakan 3 Router yaitu Router0, Router1, dan Router2. Dihubungkan masing-masing dengan menggunakan connectionDCE (clockrate 9600). Tentukan SubnettingIP ini menggunakan metode VLSM :

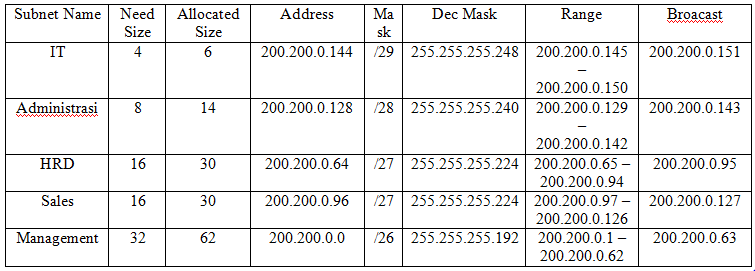

IP :200.200.0.0/16
Alamat IP pada jaringan utama: 65534
Jumlah alamat IP yang dibutuhkan: 76
Tersedia alamat IP dalam subnet dialokasikan:142
